螺纹的几种标准介绍/常用锥管螺纹的种类/如何分类

管螺纹对于刚接触的人来说可能比较乱, 以前的标准, 各国的标准, 一家一个样, 跟和稀泥一样, 剪不断理还乱, 这里我给大家理一下管螺纹.

1.先记住典型的管螺纹

上边说的很多,都是泪,能记住吗?记不住的话,就先记住常用的3种管螺纹吧!

1.1 55°密封管螺纹。(R牙,也就是PT牙)

简介:PT牙为英制锥螺纹,密封中最常用。多用在欧洲和英联邦国家,其实在台湾日本JIS规范也走英制规范,而中国其实也是使用英制螺牙。属惠氏螺纹家族。

牙型角为55°;

螺纹锥度:1:16

螺纹代号: 分2种配合方式

在工作中可能会遇到RP RC R1 R2这样的标注,其它这都是对的!

①圆柱内螺纹(RP)+圆锥外螺纹(R1)

②圆锥内螺纹(RC)+圆锥外螺纹(R2)

国家标准:可查阅GB/T7306-2000。

密封介质:螺纹连接中可以缠生料带,也可以涂密封胶。

1.2 60°密封管螺纹(NPT牙)

简介:NPT就是一般用途的美国标准锥管螺纹。其中N表示National(American)美国国家标准,P表示PIPE管子,T表示TAPER锥形,这种管螺纹在北美地区常用,或在使用ANSI规范中经常看到。

牙型角为60°;

螺纹锥度:1:16。

螺纹代号:NPT

国家标准:可查阅 GB/T12716-1991

1.3 55°非密封管螺纹(G)

简介:属惠氏螺纹家族.标记为 G 代表圆柱螺纹,即螺纹由一圆柱面加工而成。

牙型角为55°

螺纹代号:G

①螺纹公差等级代号对外螺纹分A、B两级进行标记;

②内螺纹不标记公差等级代号

国家标准:可查阅 GB/T7307-2001

2.  依螺纹用途不同可分为

2.1 国际公制标准螺纹(InternationalMetric Thread System):

我国国家标准CNS采用之螺纹。牙顶为平面,易於车削,牙底则为圆弧形,以增加螺纹强度。螺纹角为60 度,规格以M表示。公制螺纹可分粗牙及细牙二种。表示法如M8x1.25。(M:代号、8:公称直径、1.25:螺距)。

2.2 美国标准螺纹(AmericanStandard Thread):

螺纹顶部与根部皆为平面,强度较佳。螺纹角亦为60度,规格以每英寸有几牙表示。此种螺纹可分为粗牙(NC);细牙(NF);特细牙(NEF)三级。表示法如1/2-10NC。(1/2:外径;10:每寸牙数;NC代号)。

2.3  统一标准螺纹(UnifiedThread):

由美国、英国、加拿大三国共同制订,为目前常用之英制螺纹。

螺纹角亦为60度,规格以每英寸有几牙表示。此种螺纹可分为粗牙(UNC);细牙(UNF);特细牙(UNEF)。表示法如1/2-10UNC。(1/2:外径;10:每寸牙数;UNC代号)

2.4 V形螺纹(Sharp VThread):

顶部与根部均成尖状,强度较弱,亦坏不常使用。螺纹角为60 度。

2.5 惠式螺纹(WhitworthThread):

英国国家标准采用之螺纹。螺纹角为55度,表示符号为”W”。

适用於滚压法制造。表示法如W1/2-10。(1/2:外径;10:每寸牙数;W代号)。

2.6 圆螺纹(KnuckleThread):

为德国DIN所定之标准螺纹。适用於灯泡、橡皮管之连接。表示符号为”Rd”。

2.7 管用螺纹(PipeThread):

为防止泄漏用的螺纹,经常用於气体或液体之管件连结。螺纹角为55度,可分为直管螺纹代号为”P.S.、N.P.S.”和斜管螺纹代号为”N.P.T.”,其锥度为1:16,即每尺3/4 寸。

2.8 方螺纹(SquareThread):

传动效率大,仅次於滚珠螺纹,而磨损后无法用螺帽调整,为其缺点。一般用於虎钳之螺杆及起重机之螺纹。

2.9 梯形螺纹(TrapezoidalThread):

又称爱克姆螺纹。传动效率较方螺纹稍小,但磨损后可用螺帽调整。公制之螺纹角为30 度、英制之螺纹角为29度。一般用於车床之导螺杆。表示符号为”Tr”。

2.10 锯齿形螺纹(ButtressThread):

又称斜方螺纹,只适於单方向传动。如螺旋千斤顶、加压机等。 表示符号为”Bu”。

2.11 滚珠螺纹:

为传动效率最好之螺纹,其制造困难,成本极高,乃用於精密之机械上。如数控工具机之导螺杆。

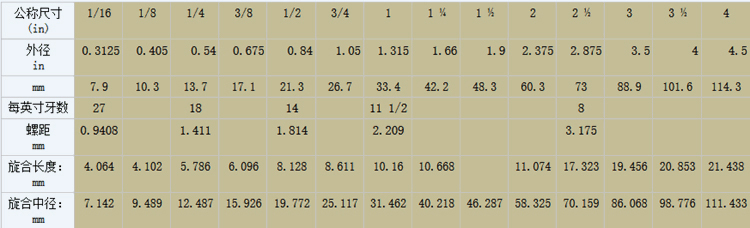

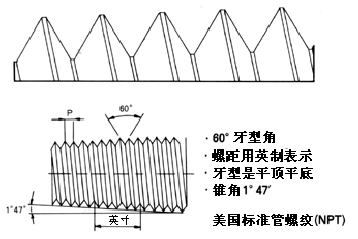

NPT螺纹简要尺寸

NPT代表美国标准管螺纹(National Pipe Tapered) ,NPTF则是干密封式美国标准管螺纹。
两者基本牙型是一样的,不同点是:

  • 螺纹牙高不一样。NPT可能有过盈也可能有间隙,但NPTF没有间隙;
  • NPT内外螺纹均为圆锥,而NPTF外螺纹是圆锥,内螺纹则有圆锥、圆柱两种;
  • NPT有右旋也有左旋,NPTF只有右旋一种旋向。

NPTF NPTM螺纹是什么意思?

NPT:National (American) Pipe Thread美国管螺纹。

F:Female内螺纹。

M:Male外螺纹。

3. 关于其它螺纹

3.1 英寸制统一螺纹的识别

英寸制统一螺纹,在英寸制国家广泛采用,该类螺纹分三个系列:粗牙系列UNC,细牙系列UNF,特细牙系列UNFF,外加一个定螺距系列UN。

标注方法:螺纹直径—每英寸牙数系列代号—精度等级

示例:粗牙系列 3/8—16UNC—2A

细牙系列 3/8—24UNF—2A

特细牙系列 3/8—32UNFF—2A

定螺距系列 3/8—20UN—2A

第一位数字3/8表示螺纹外径,单位为英寸,转换为米制单位mm要乘以25.4,即3/8×25.4=9.525mm;第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数);第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号,最后两位2A为精度等级。

3.2  55°圆柱管螺纹的转化

55°圆柱管螺纹,来源于英寸制系列,但米制和英寸制国家均广泛采用,用于输送液体经、气体和安装电线的管接头与管子的联接,然而,各国的代号不同,应按下表(对照表)中的国外代号转化为我国代号,现将各国的55°圆柱管螺纹代号列于下表。

国别 代号

中国 G

日本 G、PF

英国 BSP、BSPP

法国 G

德国 R(内螺纹)、K(外螺纹)

前苏联 G、TPУБ

ISO Rp

3.3 55°圆锥管螺纹的转化

55°圆锥管螺纹,是指螺纹的牙型角为55°、螺纹具有1:16的锥度。该系列螺纹在世界上应用广泛,它的代号,各国规定不同,见下表。按下表中的国外代号转化为我国代号。

国别 代号

中国 ZG、R(外螺纹)

英国 BSPT、R(外螺纹)、Rc(内螺纹)

法国 G(外螺纹)、R(外螺纹)

德国 R(外螺纹)

日本 PT、R

ISO R(外螺纹)、Rc(内螺纹)

3.4  60°圆锥管螺纹的转化

60°圆锥管螺纹是指牙型角为60°、螺纹锥度为1:16的管螺纹,此系列螺纹在我国机床行业和美国、前苏联应用。它的代号,我国过去规定为K,后来规定为Z,现在改为NPT。螺纹代号对照表见下表。

国别 代号

中国 Z(旧)NPT(新)

美国 NPT

苏联 B

3.5 55°梯形螺纹的转化

梯形螺纹是指牙型角为30°的米制梯形螺纹。该系列螺纹,国内外比较统一,其代号也相当一致,螺纹代号见下表。

国别 代号

中国 T(旧)Tr(新)

ISO Tr

德国 Tr

前苏联 Tr

总结:对于锥螺纹记住3个典型就可以了, 对于密封螺纹那就是英制里的Rc圆锥内螺纹, 美制的NPT圆锥内螺纹, 对于非密封螺纹那就是直管G螺纹.
